露点温度湿度センサ

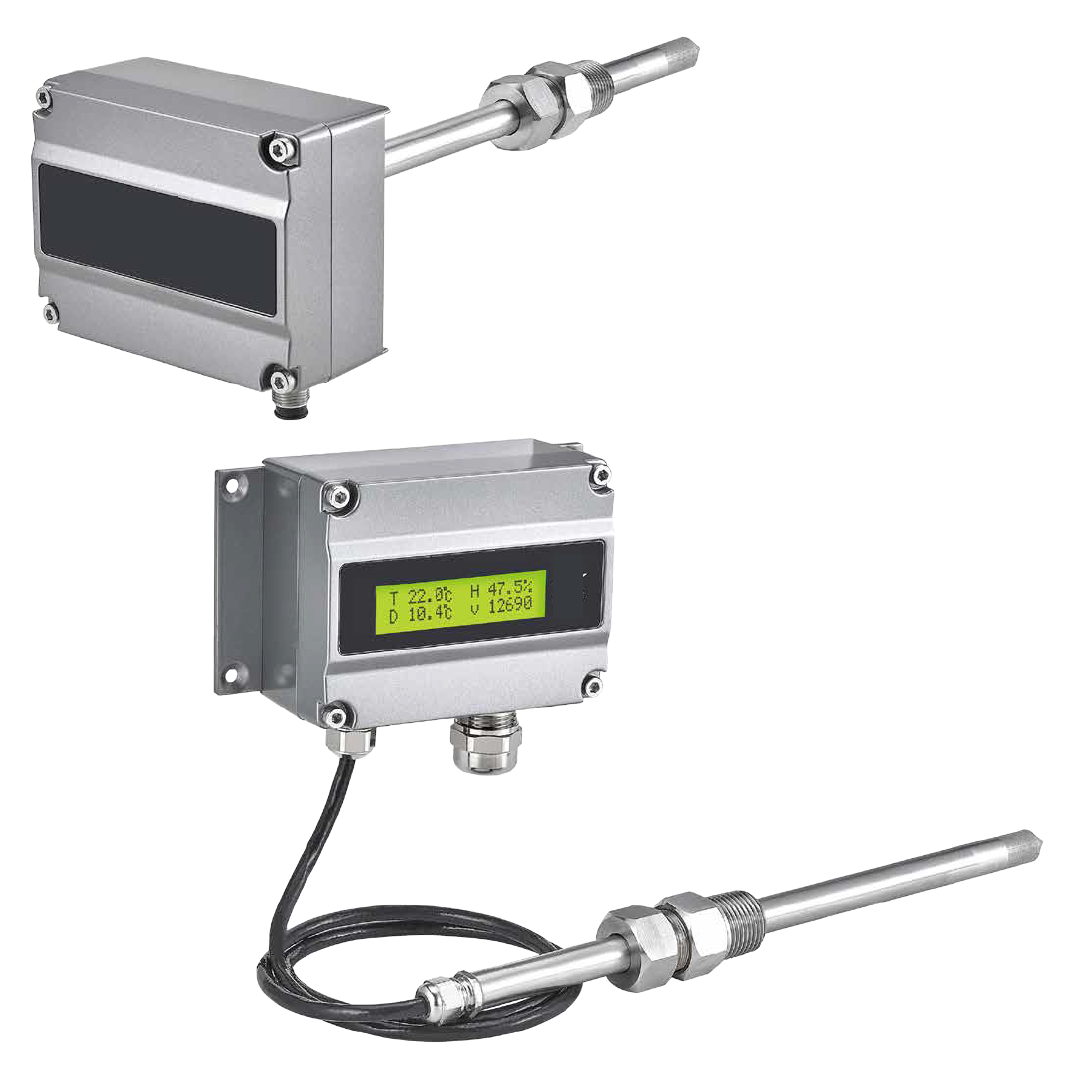

【特長】●産業および多機能;ダクト/リモートタイプ;リモート：2メートルケーブル

  ●物理パラメータは、温度、露点、霜点、絶対湿度（ppm / vまたはppm / w）などです。



計測範囲	温度：0～50℃　　湿度：0～100%RH
計測精度	温度：±0.5℃ （10～50℃） 湿度：±5％RH（30～80%RH）
出力信号	DC4～20mA / DC0～10V / RS485
起動時間	初期；<2min以下　安定時間　20min.
応答速度	t63:( 15 ... 45 ℃ / 33 to 75 % RH ) ≦ 10 secs.
サンプリング周期	約３sec.
温度依存性	- 0.15 %RH / °C ( 0 ... 80 °C )
保護等級	センサ：IP68　コネクタ：IP65
電源	DC10～28VDC
設置方法	フランジ（PVCまたはメタル）
電気保護	過電圧保護・極性保護：短絡保護
保護等級	センサ部：IP24　　変換器部：IP65
材質	耐火プラスチック/SUS304
重量	プラスチック：105g　SUS304:146g

　■　型式表示例

THS17-A	M6	2-	30	00-	N
	プローブ長	材質	温度	湿度	オプション
温湿度センサ	メタル MX:RS485  プラスチック PX：RS485 P1：4-20mA P6: 0-10V	ステンレス	30：０～50℃ YY : カストマイズ XX: 無し	00: 0～100%RH XX: 無し	2: 2mケーブル W:その他 N: 無し

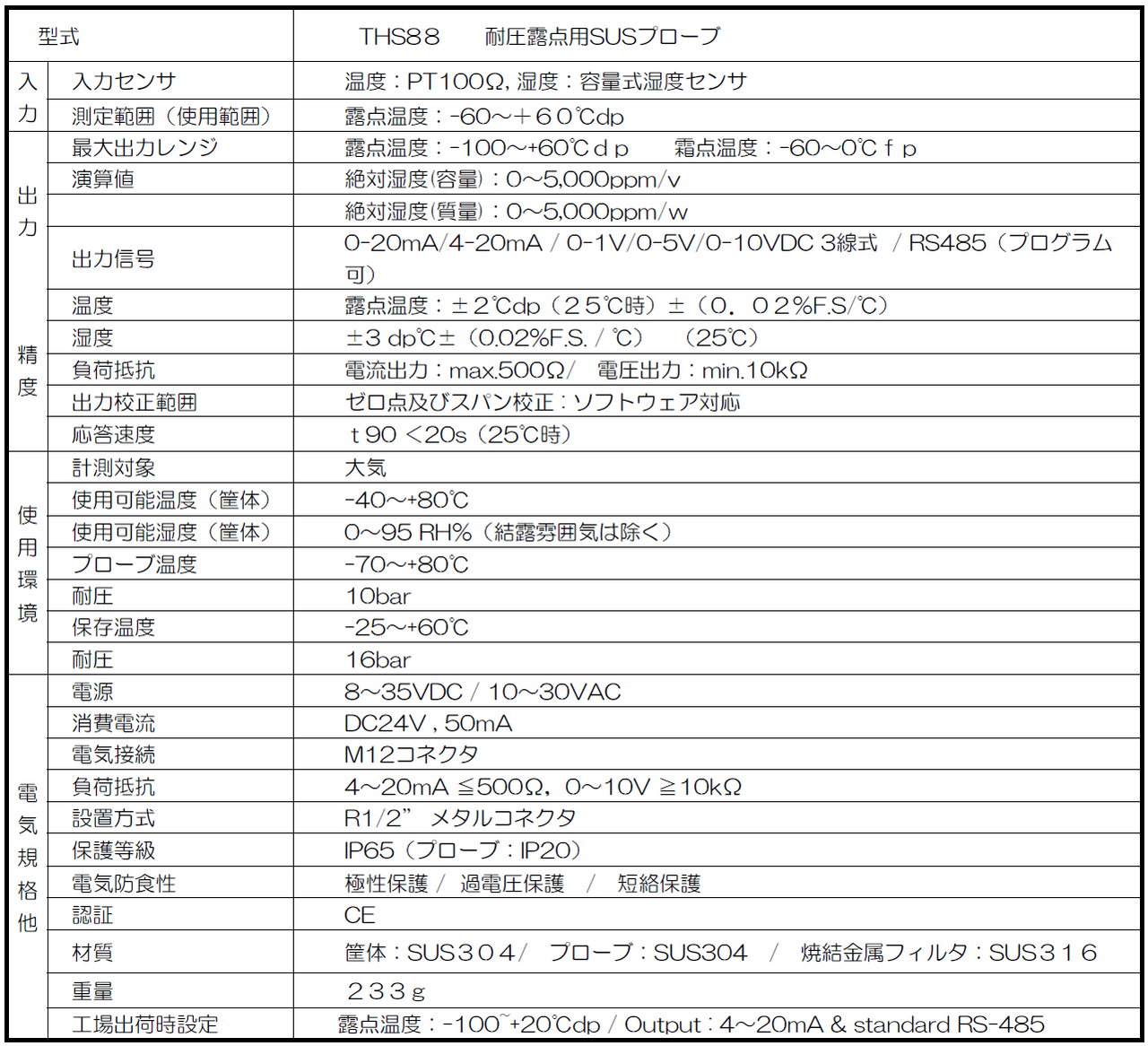

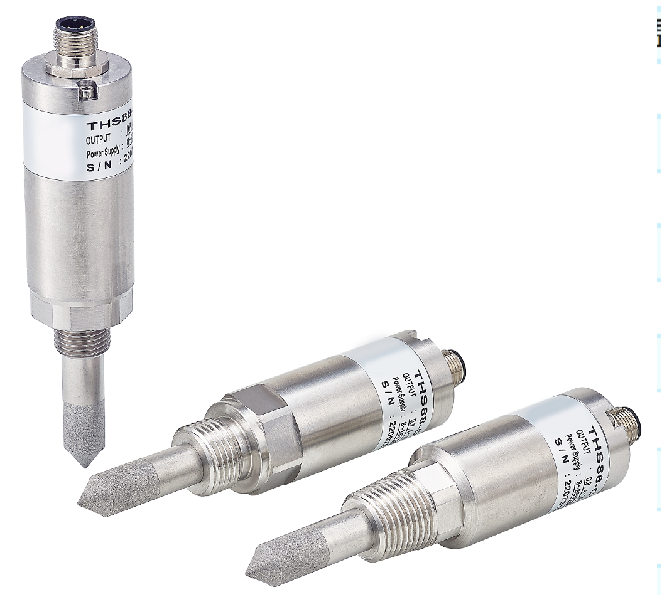

高精度、長期安定な静電容量センサ

・耐圧 １６bar 産業用露点センサ

・アナログ出力：０－１V/０－５V/１－５V/０－１０V/4-20mA

・温湿度計測により、露点等の湿度要素を演算 （オプション）

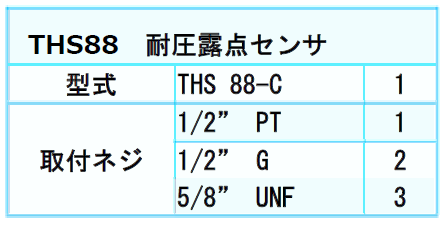

・装着性に富む３種類の取付ネジサイズ

・MODBUS RTU プロトコル RS-485出力機能付き

・高圧・低露点に対応する計測範囲：-100～＋60℃dp

・専用ソフトウェアによる調整と湿度パラメータ演算機能

■導入例

・空調システム、コンプレッサーエア/ フリーザ

・ プラスチックドライエア/乾燥ﾌﾟﾛｾｽ監視

・製紙産業/化学産業他

	温度：0～50℃　　湿度：0～100%RH
計測精度	温度：±0.5℃ （10～50℃） 湿度：±5％RH（30～80%RH）
出力信号	DC4～20mA,  DC０～5/0～10V,  RS485
起動時間	初期；<2min以下　安定時間　20min.
応答速度	t63:( 15 ... 45 ℃ / 33 to 75 % RH ) ≦ 10 secs.
サンプリング周期	約３sec.
温度依存性	0.15 %RH / °C ( 0 ... 80 °C )
保護等級	センサ：IP68　コネクタ：IP65
電源	DC12～36VDC
設置方法	屋内、壁面取付
電気保護	過電圧保護・極性保護：短絡保護
保護等級	センサ部：IP20　　変換器部：IP65
材質	耐火プラスチック/SUS304
重量	95g

　■　型式表示例

THR23-	TH	6-	1-	30-	D
	計測項目	出力	電源	出力項目	オプション
温湿度センサ	T: 温度 H: 湿度 N: RS485	1: 4～20mA 6: 0～5V 7: 0～10V N: RS485	1：12～36VDC	0: アナログ 1: RS485 2: RS485+アナログ	D:LCD表示付き N:表示無し
