ベーン式風速センサZSシリーズ
高温環境での気体の流体計測、
水や液体等の流速・流量が計測可能なセンサです。
【特長】
○低温度から高温度環境で気体の流体計測
温度計測域：-40～+500℃の環境で計測可能
○水や液体、燃料等の流速、流量計測が可能
○排気ガス、バイオガス、腐食性ガス等を含む気体の流速計測
○危険場所第１種の危険区域で使用可能（ATEX対応済）
（防爆対応センサと絶縁ユニットLDX2を使用の場合）

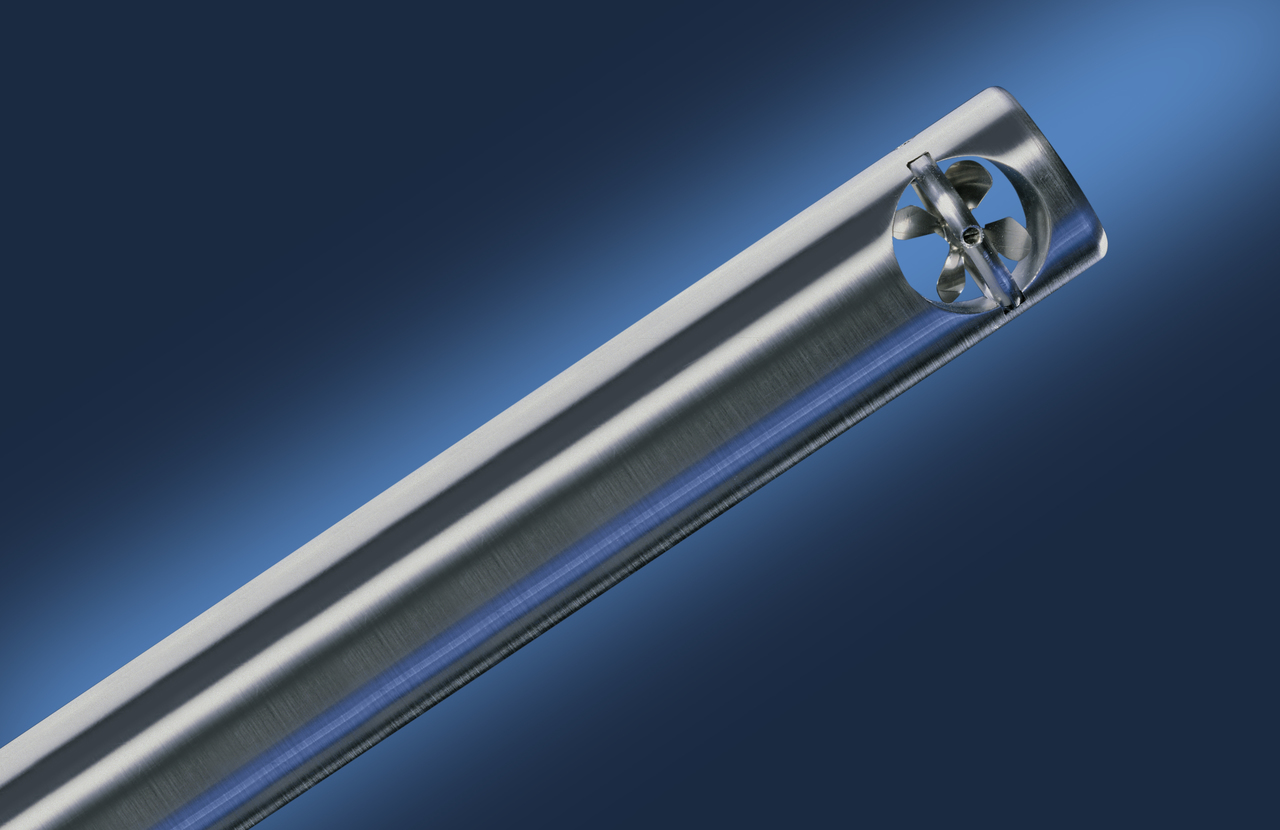

ZS16,25,25/27,30センサ
【特長】
〇ー４０～＋５００℃の環境で計測が可能
〇防爆エリアでの使用も可能
〇オプションで順逆方向出力機能にも対応
■ 主な仕様
| 風量計測範囲 | ０.3～120m/s （センサ仕様による） |
| 計測精度 | ±1.5％m.v. + 0.5%F.S. (m.v.=計測値 F.S.=計測最大値） |
| 使用温度範囲 | -40～＋500℃ |
| 標準センサ外径 | ZS16シリーズ：φ16×170mm ZS25シリーズ：φ25×170mm ZS25/27シリーズ：φ25/27x170mm ZS30シリーズ：φ30×170mm |
| 風速センサ外径 | φ１０x 185, 285, 385, 685mm （センサ仕様による） |
| 標準ケーブル長 | 125℃用センサ：標準ケーブル２ｍ 高温用センサ：耐熱ケーブル２ｍ標準ケーブル1.5m |
| EMC対応 | IEC1000-4, EN50081, EN6100 |
| 保護等級 | センサ：IP68 コネクタ：IP65 |
| ZS16 | GFA-mc20 | mc20/ | 100/ | P3/ | 2m/ZG1 | ーEx |
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | ケーブル長 | 防爆仕様 | |
| GFA：アルミ GFE：ステンレス GE：ステンレス | mc20:20m/s mc40:40m/s mc80:80m/s mc120:120m/s | 100/:-20～＋100℃ 260/:-40～+260℃ 370/:-40～+370℃ | P3:3000hPa P6:6000hPa | 2m: 2m 4m: 4m 6m: 6m | オプション |
| ZS25 | GA | mn20/ | 140/ | P6ZG1 | -Ex |
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GA：アルミ | mn20:0.3～20m/s mn40:０.4～40m/s mn120:1.2～120m/s | 140/:-20～＋125℃ | P6:6000hPa | オプション |
| ZS25 | GE | mn20/ | 140/ | P10ZG1 | -Ex |
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GE：SUS316 | mn20:0.4～20m/s mn40:0.5～40m/s mn120:1.4～120m/s | 100/:-20～＋100℃ 260-2/:-40～+260℃ | P10:10,000hPa | オプション |
| ZS25/27 | GE | mn20/ | 370-2/ | P8ZG1 | -Ex |
| 材質 | 計測範囲 | 使用温度範囲(ケーブル長） | 最大使用圧力 | 防爆仕様 | |
| GE：SUS316 | mn20:0.4～20m/s mn40:0.5～40m/s mn120:1.4～120m/s | 370-2/:-40～＋370℃ 500-2/:-40～+500℃ | P8:8,000hPa | オプション |
| ZS25 | GT | mn20/ | 100/ | P10ZG1 | -Ex |
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GT：チタン | mn20:0.3～20m/s mn40:0.4～40m/s mn120:1.2～120m/s | 100/:-20～＋100℃ | P10:10,000hPa | オプション |
| ZS30 | GA | mn20/ | 100/ | P６ZG1 | -Ex |
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GA：アルミ GE:ステンレス | mn20:0.2～20m/s(アルミ） mn20:0.3～20m/s(ステンレス） | 100/:-20～＋100℃ 260/:-40～+260℃ | P６:６,000hPa P10:10,000hPa | オプション |

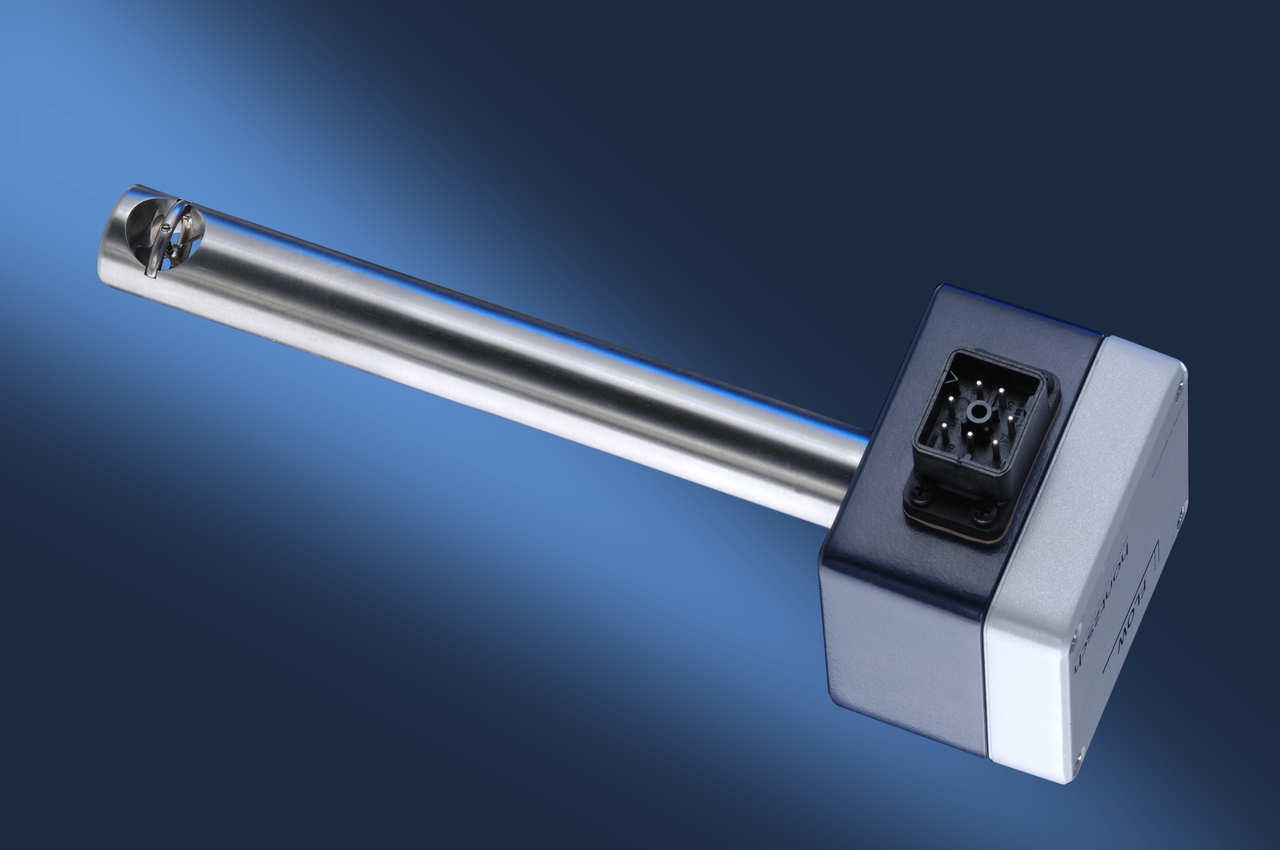

ベーン式風速変換器
UFA-ZS25/25シリーズ
ZS25センサを使用したセンサ・変換器一体型
【特長】
〇変換器UFAシステムは筐体に内蔵
〇風向の順逆出力機能にも対応
○温度計測域：-40～+500℃の環境で測定可能
■ 主な仕様
| 風速計測範囲 | ０.4～120m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | ±1.5％m.v. + 0.5%F.S. (m.v.=計測値 F.S.=計測最大値） |
| 使用環境 | 温度：-40～500℃ (センサ仕様による） |
| 使用可能最大圧力 | 6,000 / 3,000 / 1,000ｈPa (センサ仕様による） |

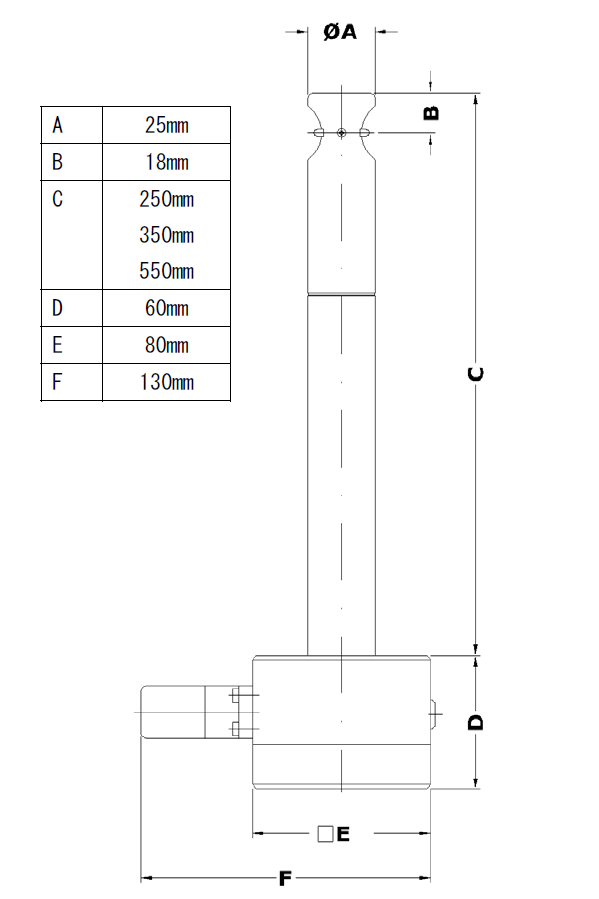

| 外形寸法 | プローブ部：φ25x 250, 350, 550mm（センサ仕様による）筐体部：W/H/L/80x80x60 |
| 電源と消費電力 | 電源：DC２４V 消費電力：3W以下 |
| 保護等級とEMC対応 | センサ：IP65 コネクタ：IP65 EMC: EN61000-6-2 |
| UFA-ZS25/25 | 250 | 120m/s | GE | 500/ | P10ZG4 |
| プローブ長 | 風速計測範囲 | 材質 | 使用温度範囲 | 最大使用可能圧力 | |
| 250：250㎜ 350：350㎜ 550：550㎜
| 20m/s ：0.4～20m/s 40m/s ：0.5～40m/s 120m/s：1.4～120m/s | GE:ステンレス | 100: -20～+100℃ 260: -40～+260℃ 370: -40～+370℃ 500: -40～+500℃ | １0000hpa |

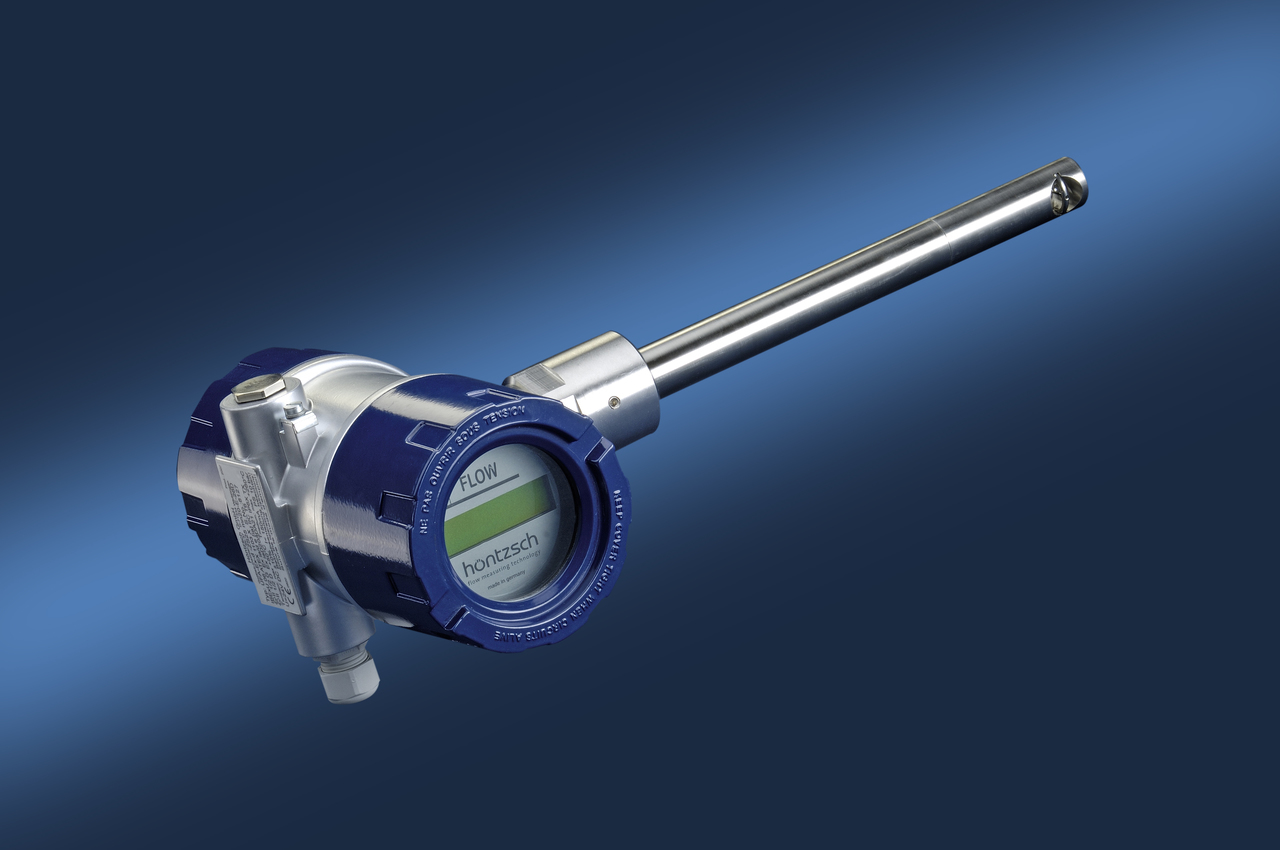

防爆ベーン式風速変換器
ZS25/２5Exdシリーズ
ベーン式ZS25センサを使用した防爆型センサ・変換器一体型
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
【特長】
〇変換器UFAシステムは筐体に内蔵
○温度計測域：-40～+500℃の環境で測定可能
〇０種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
■ 主な仕様
| 風速計測範囲 | ０～120m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | 0.2～40m/s:±２％m.v. + 0.02m/s 40m/s以上：±2.5%m.v. (m.v.=計測値） |
| 使用環境 | 温度：-40～500℃（センサ仕様による） 最大圧力：10,000ｈPa |

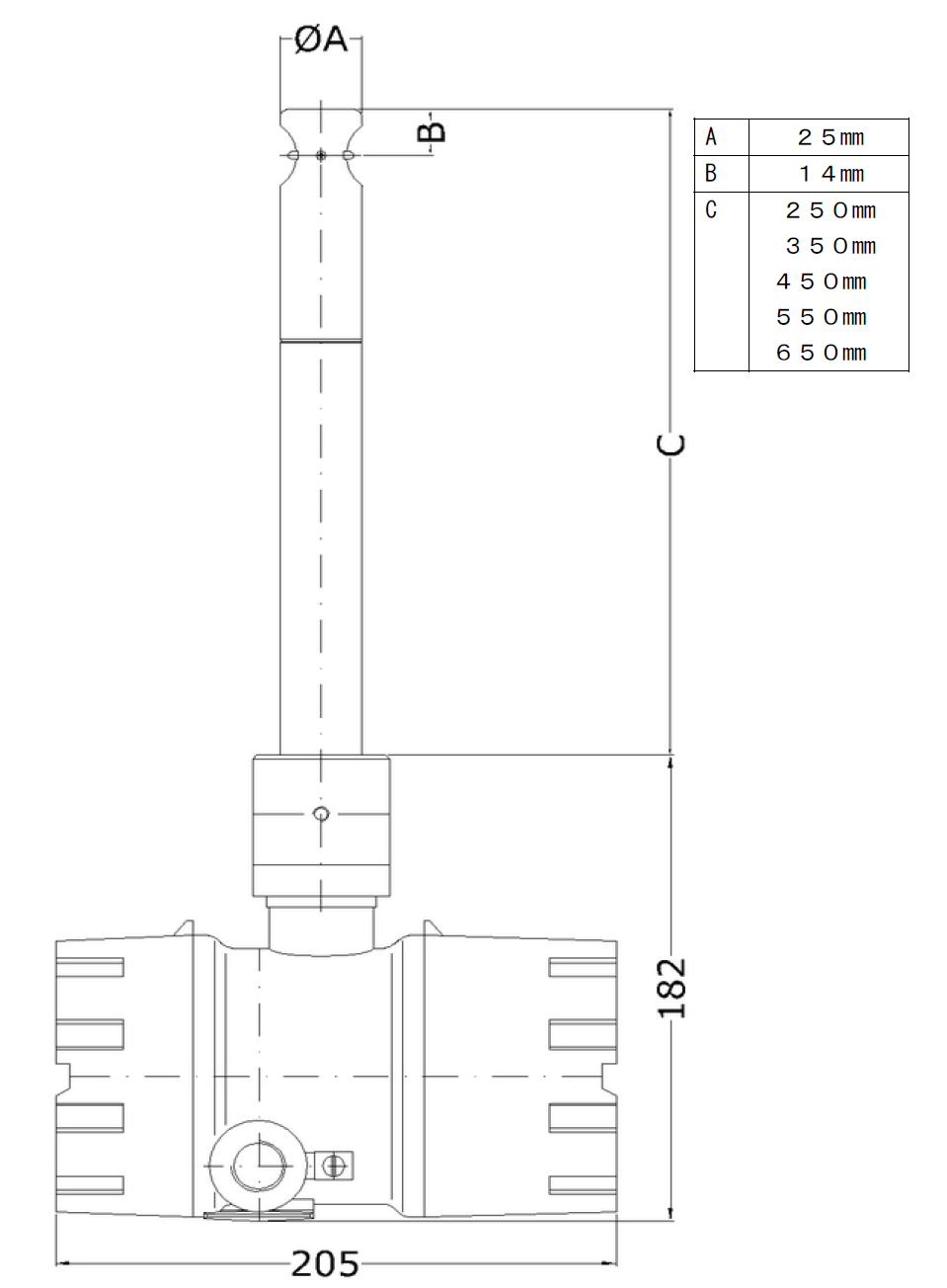

| 外形寸法 | プローブ部：φ25x 250, 350,450, 550, 650mm（センサ仕様による） 筐体部 ：φ110x205（L)ｘ182(H) |
| 電源と消費電力 | 電源：DC２４V 消費電力：5W以下 |
| 保護等級とEMC対応 | センサ：IP68 IEC 529, EN60 529 |
| ZS25/25- | 250 | GFE | 100 | mn20 | P10 | Ex-dZG5 |
| プローブ長 | 材質 | 使用温度 | 風量計測範囲 | 使用環境 | 防爆型 | |
| 250：250㎜ 350：350㎜ 450：450㎜ 550：550㎜ 650：650㎜
| ステンレス | 100 : -20～100℃ 260 : -40～260℃ 370：-40～370℃ 500 : -40～500℃ | 20m/s : 0.4～20m/s 40m/s :０.5～40m/s 80m/s : 1.0～80m/s 120m/s : 1.4～120m/s |
圧力：10,000hPa |
