ヴォルテックス式式風速センサVAシリーズ
VAセンサ紹介ビデオ
結露雰囲気、排気ガス、バイオガス、
腐食性ガス等の環境下で計測可能なセンサです。
排気ガス・ダスト・結露雰囲気等での計測、腐食性ガスの流速計測に最適
【特長】
○最小計測範囲（0.5m/s）
○駆動部品・加熱部品等が無く高耐久性
○応答速度に優れる
○耐腐食性・耐薬品性に優れる
○ガス構成に関係なく計測が可能
○少ない圧力損失
○粉塵（繊維や埃）によるセンサの摩耗や付着、集積等によっての
センサ破損の恐れがなく、高湿度や結露環境での計測、水蒸気等を含んだガスでも計測可能

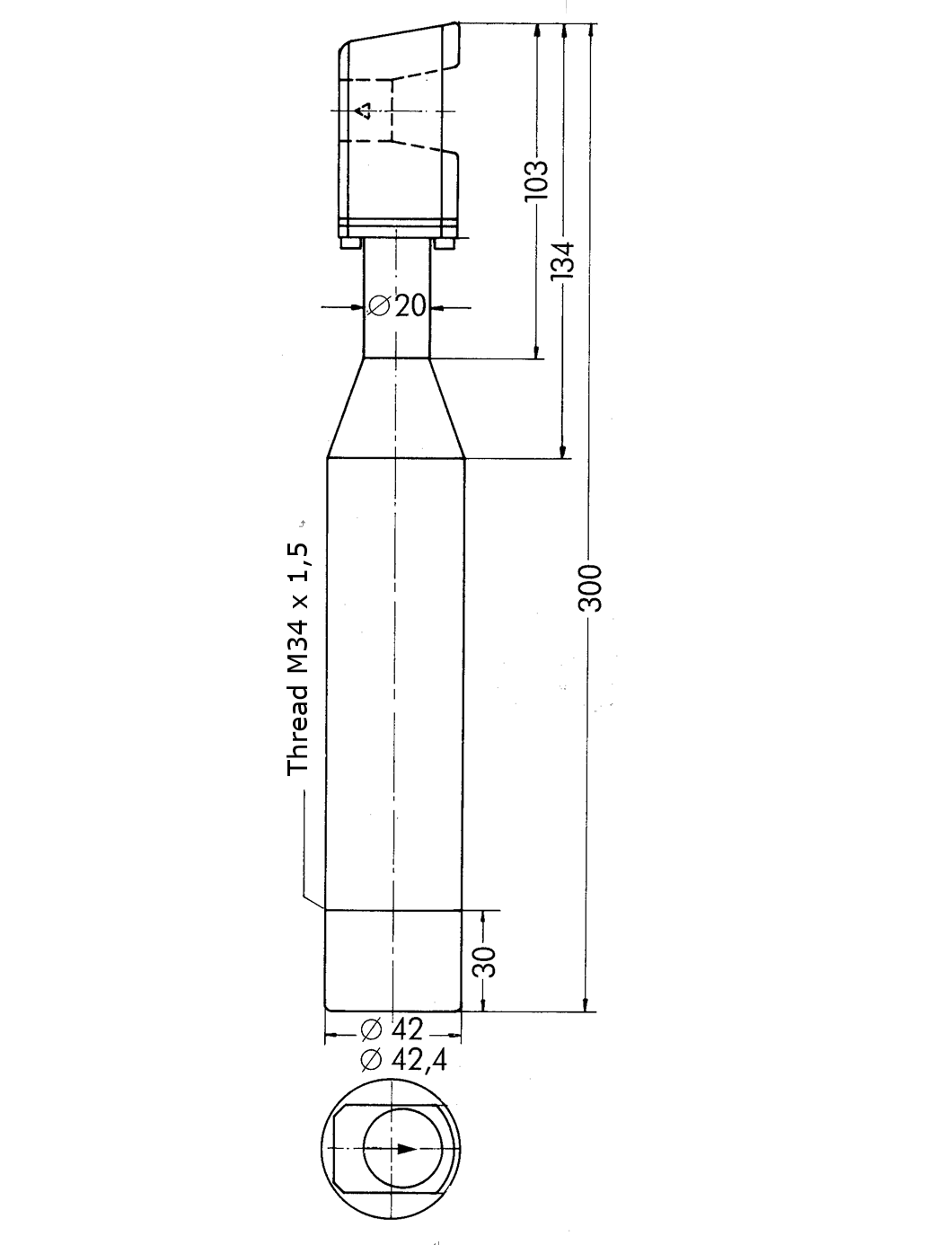

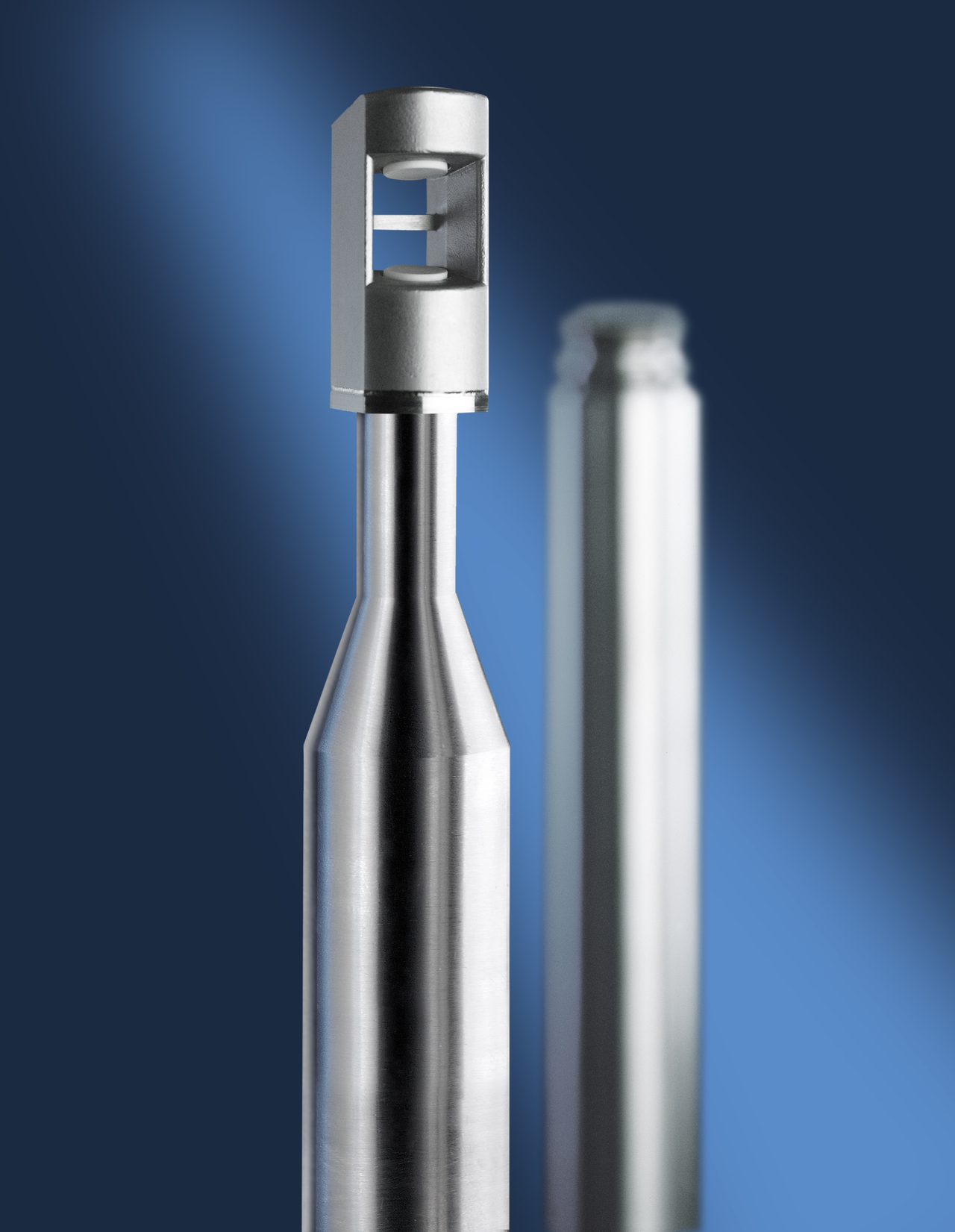

VA40/42センサ
ヴォルテックス式風速センサ VA40/42シリーズは
「風速計測システムNT」「防爆風速計測システムEX」に接続して使用します。
【特長】
■ 主な仕様
| 風量計測範囲 | ０.5～80m/s (センサ仕様による） |
| 計測精度 | ±1.0％m.v. + 0.03m/s (m.v.=計測値 F.S.=計測最大値） |
| 使用温度範囲 | -25～＋240℃（センサ仕様による） |
| 標準センサ外径 | φ42×300mm |
| ケーブル長 | ３ｍ |
| EMC対応 | IEC1000-4, EN50081, EN6100 |
| 保護等級 | センサ：IP68 コネクタ：IP65 |
| VA40/42 | GE- | 40m/s/ | 100/ | P3ZG2 | ーEx |
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GE：ステンレス | 40:40m/s
| 100/:-20～＋100℃ 180-2/:-20～+260℃ 240-2/:-20～+370℃ | P3:3000hPa | オプション |
画像の説明を入力してください（フォントが小さく設定された文章です）

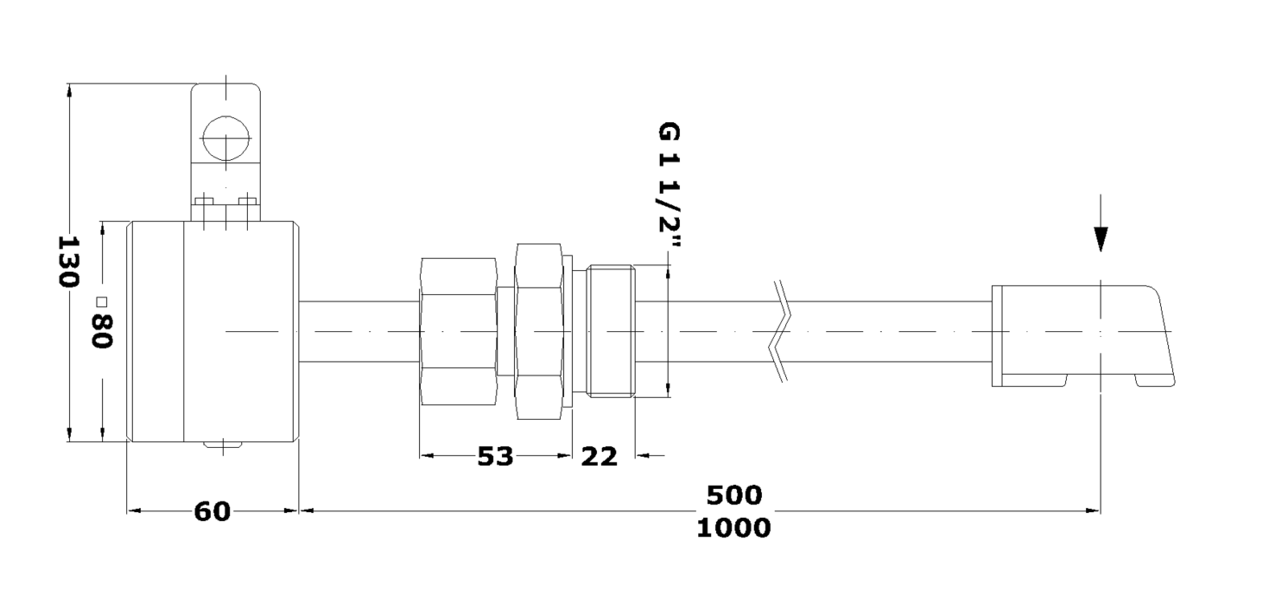

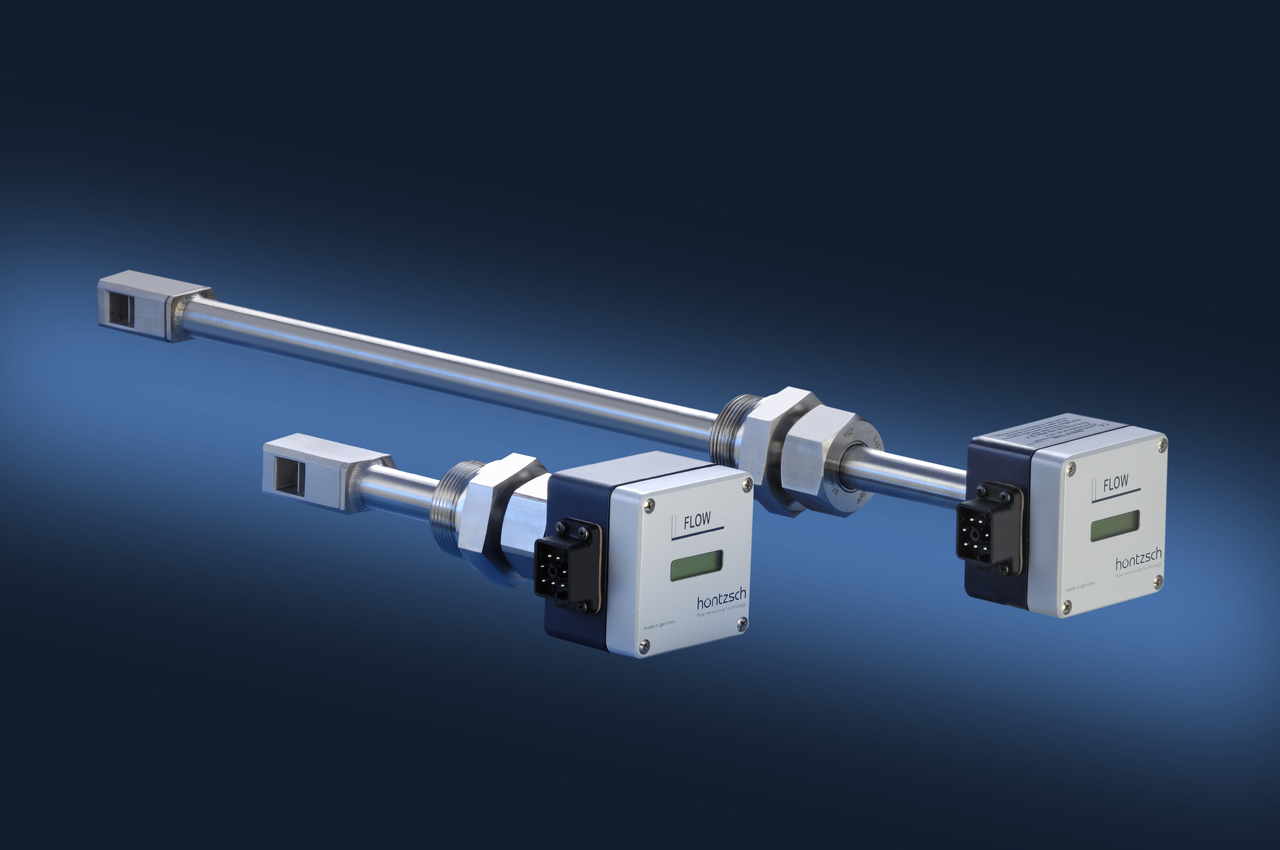

ヴォルテックス式
風速変換器
VA40/…ZG7シリーズ
VA40/21.3センサを使用したセンサ・変換器一体型
【特長】
〇変換器UVAシステムは筐体に内蔵
○使用温度域：-20～100/180℃
■ 主な仕様
| 風速計測範囲 | ０.5～80m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | ±1.0％m.v.＋0.03m/s (m.v.=計測値） |
| 使用環境 | 温度：-20～180℃ (センサ仕様による） |
| 使用可能最大圧力 | 3,000 hPa |
| 外形寸法 | プローブ部：φ21.4x 250, 500, 1000mm（センサ仕様による）筐体部：W/H/L/80x80x60 |
| 電源と消費電力 | 電源：DC２４V 消費電力：3W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 EMC: EN61000-6-2 |
| VA40/21.3- | 250 | GE | 40m/s | 100/ | P3ZG7 |
| プローブ長 | 材質 | 風速計測範囲 | 使用温度範囲 | 最大使用可能圧力 | |
| 250：250㎜ 500：350㎜ 1000：550㎜ | ステンレス | 40m/s：0.5～40m/s | 100: -20～+100℃ 180: -20～+180℃ | 3,000hpa |
画像の説明を入力してください（フォントが小さく設定された文章です）

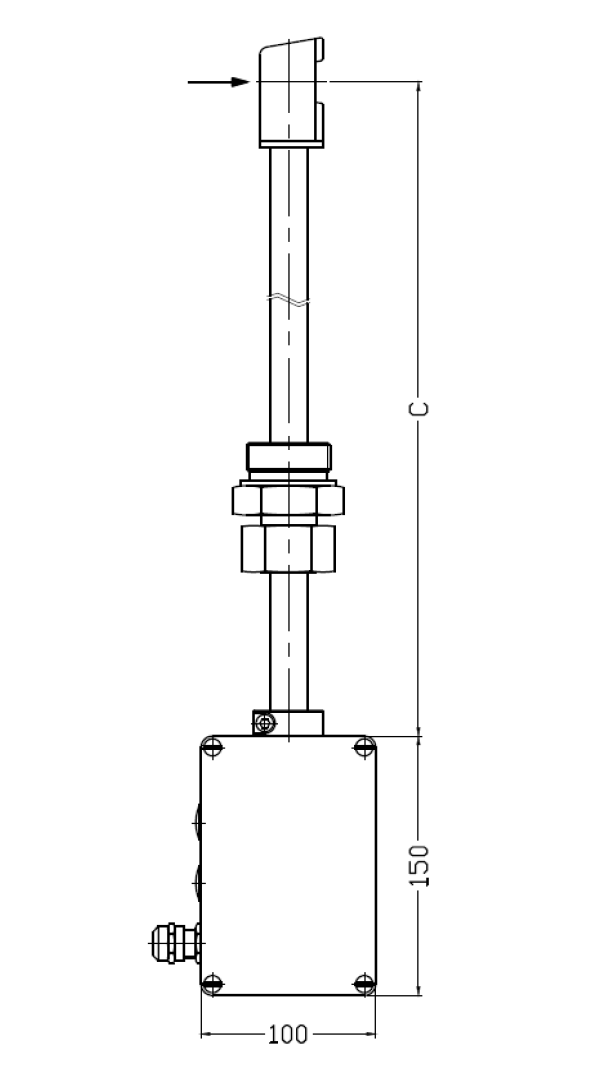

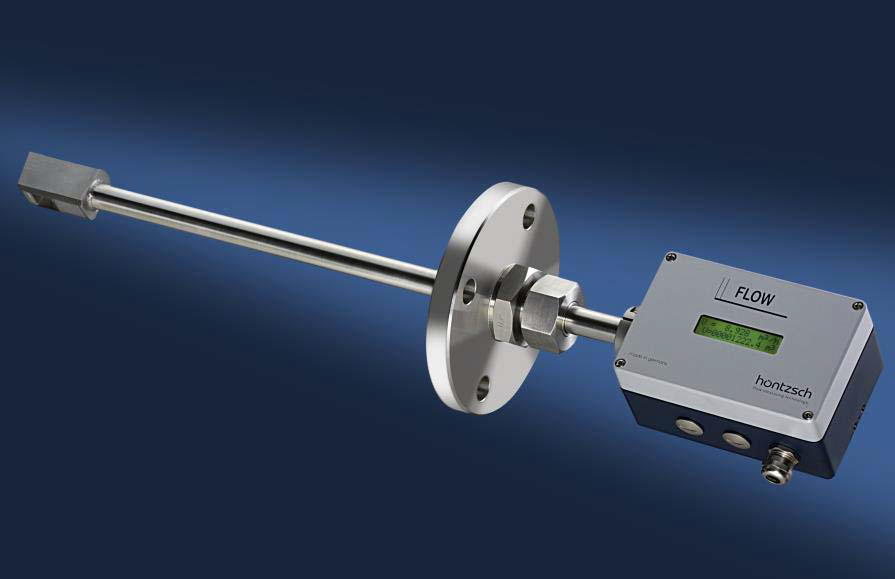

ヴォルテックス式
風速変換器
VA40/…ZG4シリーズ
40/21.3センサを使用したセンサ・変換器分離型
腐食性・粉塵に耐性があるヴォルテックス式風速センサを使用した一体型風速変換器
流体の腐食性に考慮して、チタン・ハステロイ材質の作成も可能VA
【特長】
〇変換器UVA-LDG16を使用
○使用温度域：-20～100/180/240℃
■ 主な仕様
| 風速計測範囲 | ０.5～80m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | ±1.0％m.v.＋0.03m/s (m.v.=計測値） |
| 使用環境 | 温度：-20～240℃ (センサ仕様による） |
| 使用可能最大圧力 | 3,000 hPa |
| 外形寸法 | センサ部：φ40(センサヘッド部）φ21.3（プローブ部）ｘ250, 500,750, 1000mm （センサ仕様による） 筐体部：100（H）ｘ150（W）ｘ80（D） |
| 電源と消費電力 | 電源：DC２４V 消費電力：3W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 EMC: EN61000-6-2 |
| VA40/21.3- | 500 | GE | 40m/s | 100/ | P3ZG4 |
| プローブ長 | 材質 | 風速計測範囲 | 使用温度範囲 | 最大使用可能圧力 | |
| 500：350㎜ 1000：550㎜ | GE:ステンレス GT:チタン GH:ハステロイ | 40m/s：0.5～40m/s | 100: -20～+100℃ 180: -20～+180℃ 240: -20～+240℃ | 3,000hpa |
画像の説明を入力してください（フォントが小さく設定された文章です）

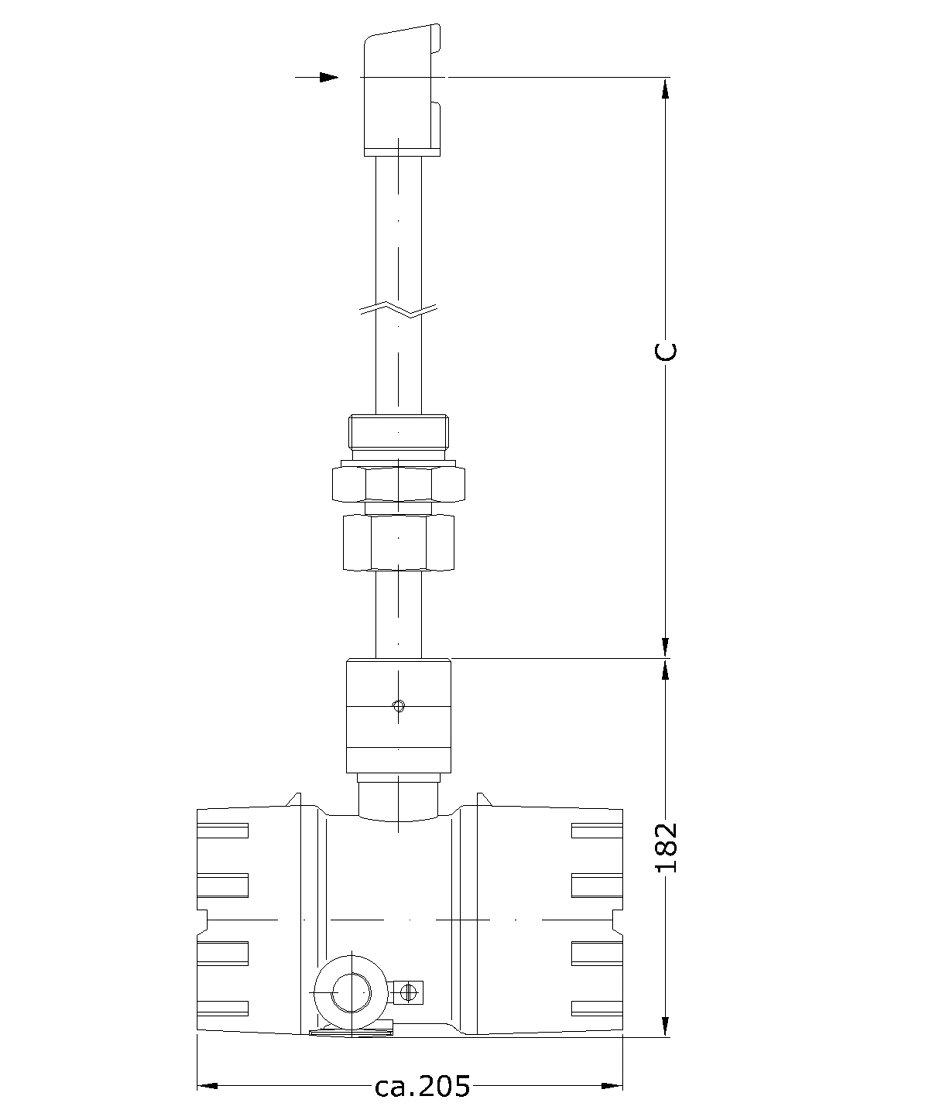

防爆ヴォルテックス式
風速変換器
VA40Exdシリーズ
ヴォルテックス式VA40センサを使用した防爆型
センサ・変換器一体型
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
【特長】
〇変換器UVAシステムは筐体に内蔵
○温度計測域：-40～+240℃の環境で測定可能
〇０種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
■ 主な仕様
| 風速計測範囲 | ０～80m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | ±1％m.v. + 0.03m/s |
| 使用環境 | 温度：-40～240℃（センサ仕様による） 最大圧力：3,000ｈPa |
| 外形寸法 | センサ部：φ40(センサヘッド部）φ21.3（プローブ部）ｘ250, 500,750, 1000mm 筐体部 ：φ110x205（L)ｘ182(H) |
| 電源と消費電力 | 電源：DC２４V 消費電力：5W以下 |
| 保護等級とEMC対応 | センサ：IP68 IEC 529, EN60 529 |
| VA40- | GE | 250/ | 40m/s | 100 | VI | P3 | ZG8Ex-d |
| 材質 | プローブ長 | 風速計測範囲 | 使用温度 | ガスケット | 圧力 | 防爆型 | |
| GE: ステンレス | 250：250㎜ 500：500㎜ 750：750㎜ 1000：1000㎜
| 40m/s : 80m/s : | 100 : -20～100℃ 260 : -40～260℃ 370：-40～370℃ 500 : -40～500℃ | VI:VITON SI:Silicon EP:EPDM KA:KALREZ |
圧力： 3,000hPa |
