サーマル式風速センサTA10シリーズ
クリーンル―ム等の微風速・ラミナーフローの計測から
コンプレッサー等の圧縮空気の風速まで計測可能なセンサです。

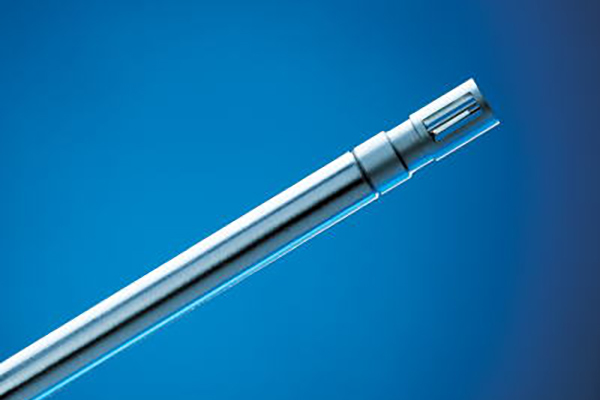

TA10センサプローブ
【特長】
○風速計測域：0～200m/sの測定が可能
○温度計測域：-10～+140℃の環境で測定可能
○高精度、圧力と温度の影響を受けない、
標準空気量のダイレクト測定
○駆動部品を使用していないため、長寿命
○計測可能な幅広い温度範囲と圧力範囲
■ 主な仕様
| 風量計測範囲 | ０～200m/s （センサ仕様による） |
| 計測精度 | 0.2～40m/s:±２％m.v. + 0.02m/s (m.v.=計測値） |
| 使用温度範囲 | -10～＋140℃ |
| 使用可能最大圧力 | 16,000 hPa |
| 風速センサ外径 | φ１０x 185, 285, 385, 685mm （センサ仕様による） |
| ケーブル長 | ３ｍ |
| EMC対応 | IEC1000-4 ENS50081. EN6100 |
| 保護等級 | センサ：IP68 コネクタ：IP65 |
| TA10- | ２８５ | GE | 200m/s | 140/ | P16ZG1b | ーEx |
| プローブ長 | 材質 | 風量計測範囲 | 使用温度範囲 | 最大使用可能圧力 | 防爆仕様 | |
| 185：185㎜ 285：285㎜ 385：385㎜ 685：685㎜ | ステンレス | 30m/s ： ０～30m/s 60m/s ： 0～60m/s 150m/s： ０～150m/s 200m/s： 0～200m/s | -10～＋140℃ | １.６Mpa | オプション機 |

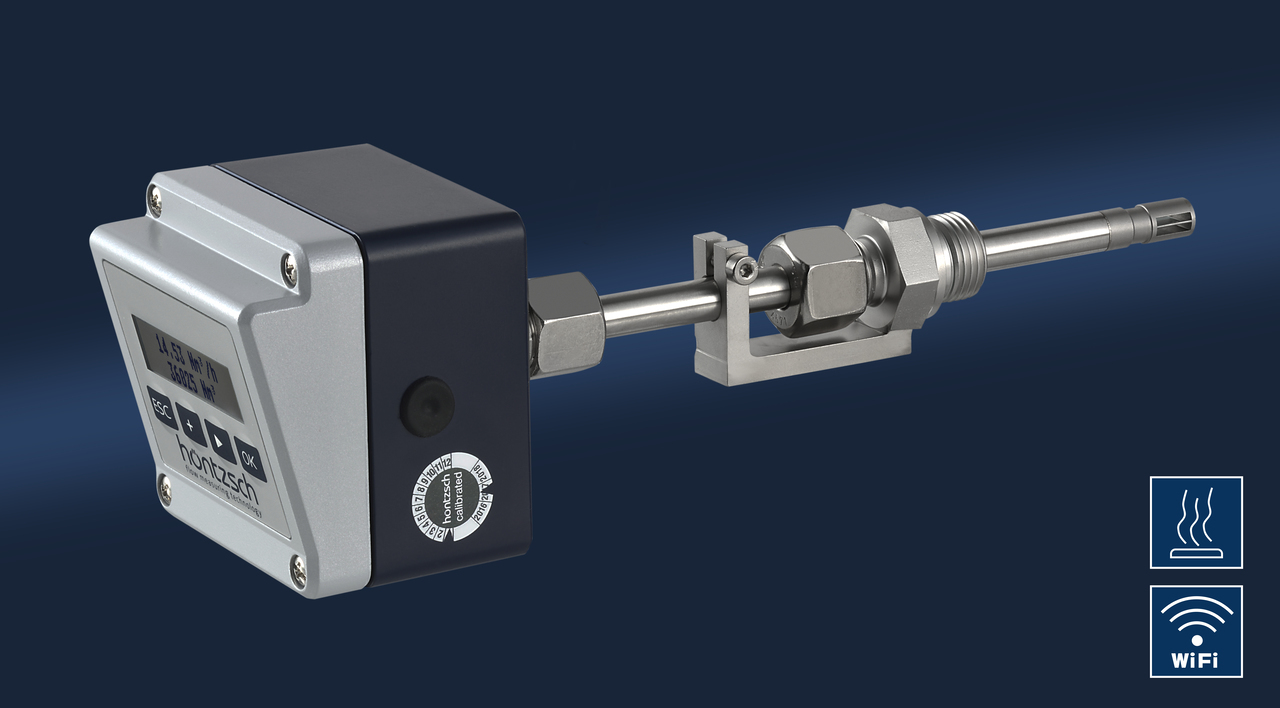

サーマル式風速変換器 U10-TA10シリーズ
TA10センサを使用したセンサ・変換器一体型
【特長】
○風速計測域：0～200m/sの測定が可能
○温度計測域：-10～+140℃の環境で測定可能
○高精度、圧力と温度の影響を受けない、
標準空気量のダイレクト測定
○駆動部品を使用していないため、長寿命
○計測可能な幅広い温度範囲と圧力範囲
■ 主な仕様
| 計測範囲 | 風速：０～200m/s （センサ仕様による） 温度：-10～＋140℃ |
| 出力信号 | DC４～20mA （風速：温度） |
| 計測精度 | 風速：0.2～40m/s:±２％m.v. + 0.02m/s 温度：±0・3℃ |
| 使用環境 | 温度：-10～140℃ 最大圧力：16,000ｈPa 結露無き事 |
| 使用可能最大圧力 | 16,000 hPa |

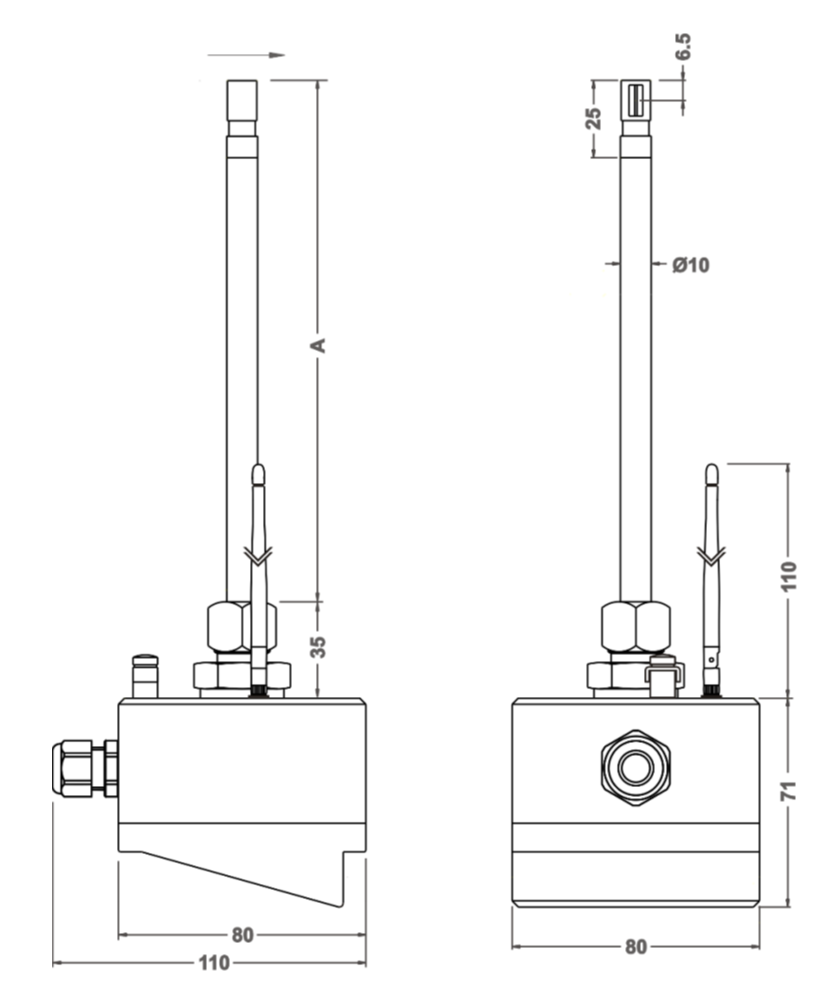

| 外形寸法 | プローブ部：φ10x 165, 265, 365, 665mm（センサ仕様による）筐体部：80x80x60 |
| 電源と消費電力 | 電源：DC２４V 消費電力：５W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 IEC1000-4 ENS50081. EN6100 |
| TA10- | 165 | GE | 200m/s | 140/ | P16ZG2d |
| プローブ長 | 材質 | 風量計測範囲 | 使用温度範囲 | 最大使用可能圧力 | |
| 165：185㎜ 265：285㎜ 365：385㎜ 665：685㎜ | ステンレス | 60m/s ： 0～60m/s 150m/s： ０～150m/s 200m/s： 0～200m/s | -10～＋140℃ | １.６Mpa |

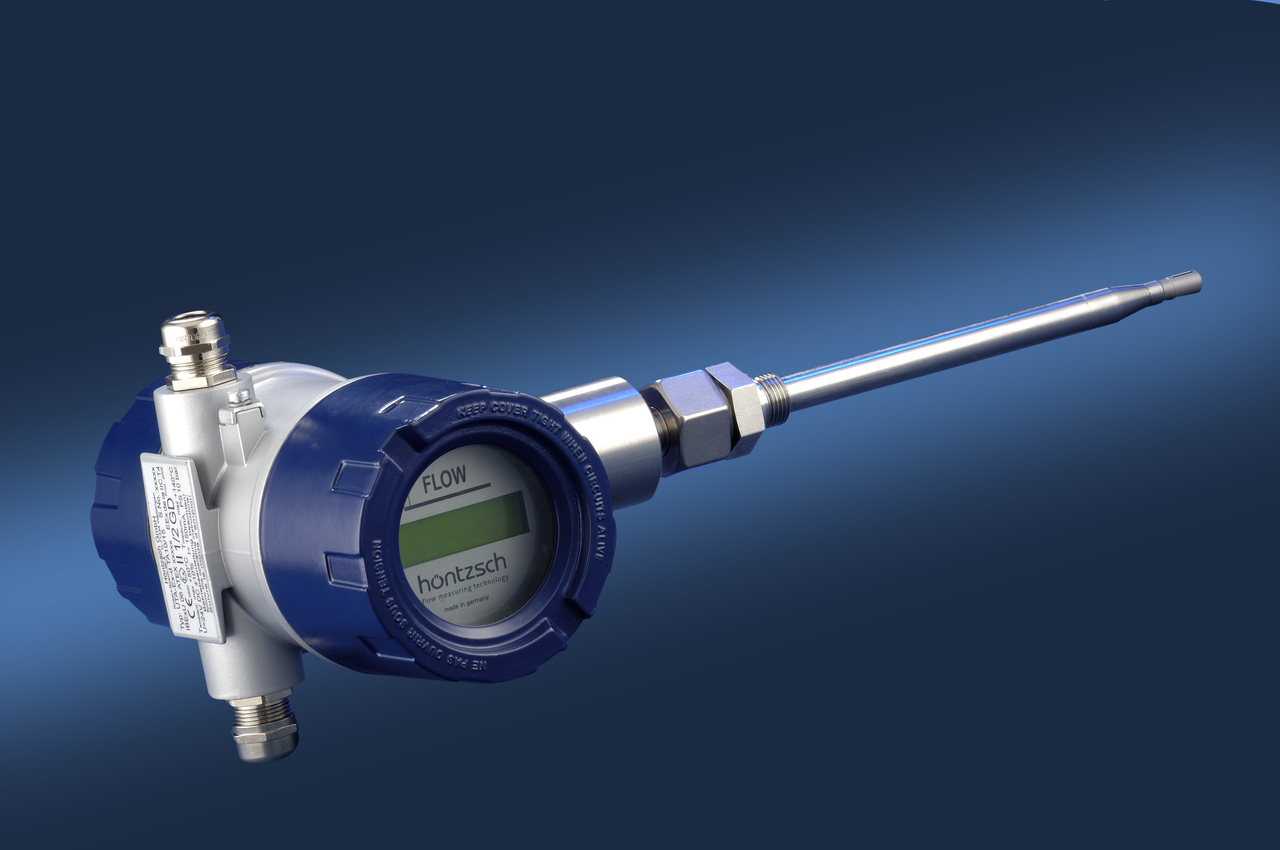

防爆サーマル式風速変換器
TA10/15Exdシリーズ
TA10センサを使用した防爆型センサ・変換器一体型
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
【特長】
○風速計測域：0～200m/sの測定が可能
○温度計測域：-10～+140℃の環境で測定可能
○高精度、圧力と温度の影響を受けない、
標準空気量のダイレクト測定
○駆動部品を使用していないため、長寿命
○計測可能な幅広い温度範囲と圧力範囲
〇０種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
■ 主な仕様
| 風速計測範囲 | ０～200m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | 0.2～40m/s:±２％m.v. + 0.02m/s 40m/s以上：±2.5%m.v. (m.v.=計測値） |
| 使用環境 | 温度：-10～140℃ 最大圧力：16,000ｈPa 結露無き事 |
| 使用可能最大圧力 | 16,000 hPa |
| 外形寸法 | プローブ部：φ10x 165, 265, 365, 665mm（センサ仕様による）筐体部：80x80x60 |
| 電源と消費電力 | 電源：DC２４V 消費電力：５W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 IEC1000-4 ENS50081. EN6100 |
| TA10/15- | 165 | GE | 200m/s | 140/P16 | ZG1Ex-d |
| プローブ長 | 材質 | 風量計測範囲 | 使用環境 | 防爆型 | |
| 165：185㎜ 265：285㎜ 365：385㎜ 665：685㎜ | ステンレス | 60m/s ： 0～60m/s 150m/s： ０～150m/s 200m/s： 0～200m/s | 温度：-10～＋140℃ 圧力：200～16000hPa |

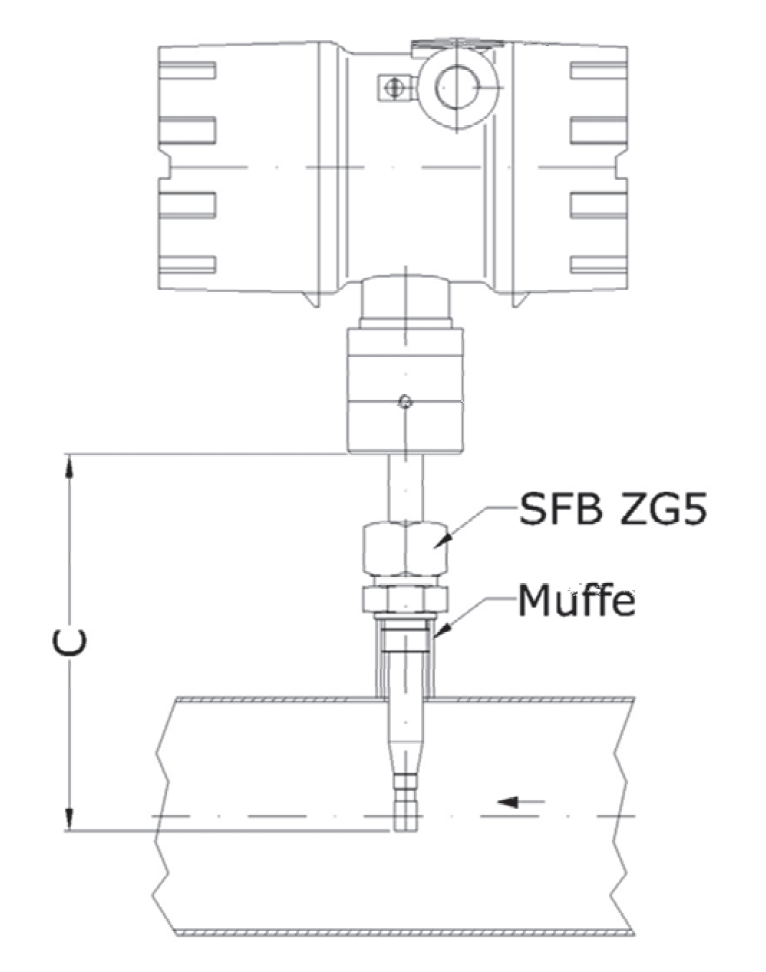

TA10/15シリーズ 配管取付イメージ図
防爆サーマル式風速変換器
TA10Cシリーズ
TA10センサを使用したプローブタイプの
センサ一体の防爆仕様の変換機

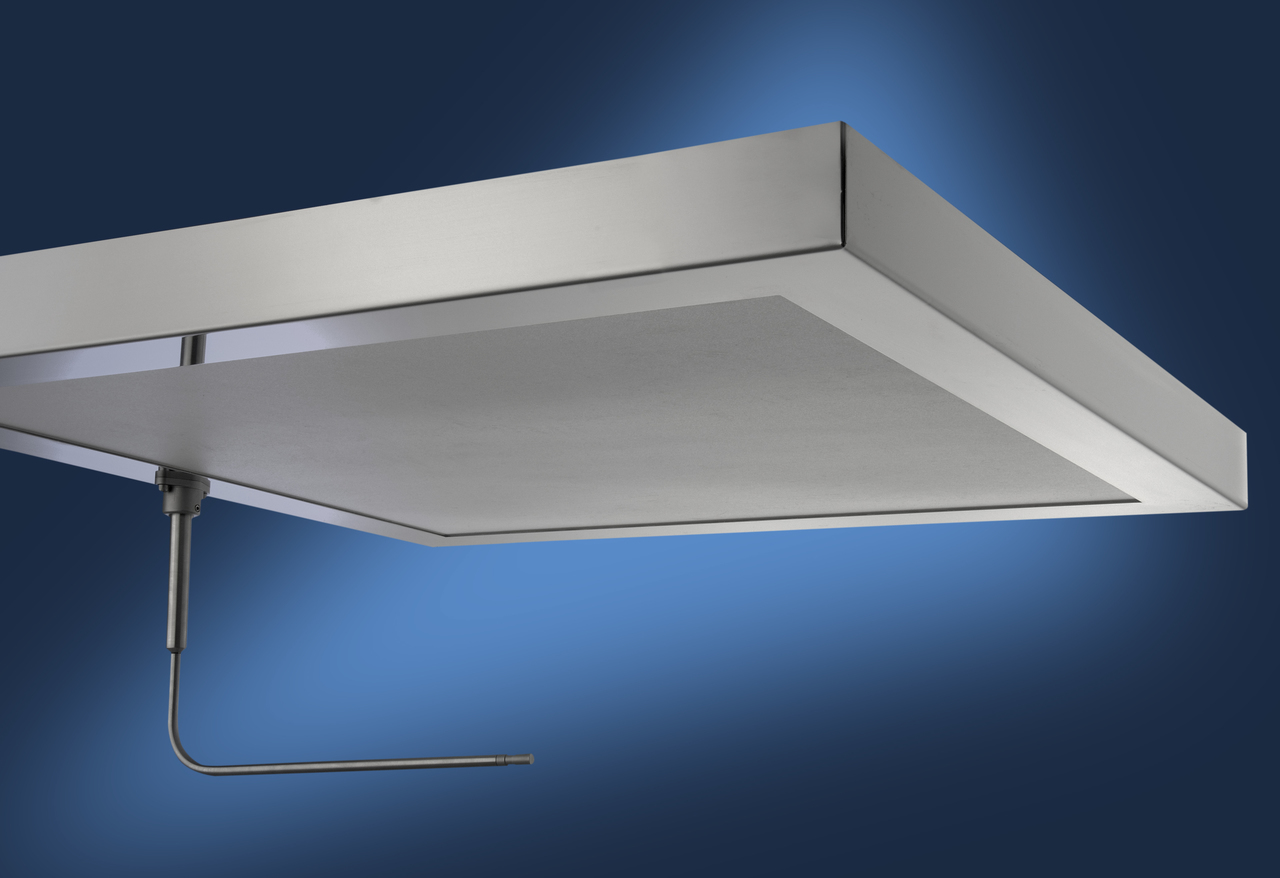

クリーンルーム等のラミナーフロー管理に最適
L字タイプとストレートタイプがあります。
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
【特長】
○風速計測域：0～20m/sの測定が可能
○温度計測域：-10～+80℃の環境で測定可能
○高精度、圧力と温度の影響を受けない、標準空気量のダイレクト測定
○駆動部品を使用していないため、長寿命
○計測可能な幅広い温度範囲と圧力範囲
〇2種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
■ 主な仕様
| 風速計測範囲 | ０～80m/s （センサ仕様による） |
| 出力信号 | DC４～20mA |
| 計測精度 | 10%m.v.(0.2m/s 未満：除く20m/smax.センサ) 2 % m.v.+ 0.02 m/s(0.2m/s 以上) |
| 使用環境 | 温度：-10～80℃ 最大圧力：16,000ｈPa 結露無き事 |
| 使用可能最大圧力 | 16,000 hPa |
| 外形寸法 | 200/300:φ10x200/300mm 183:φ10ｘ183㎜， 283:φ10ｘ283㎜0x80x60 |
| 電源と消費電力 | 電源：DC２４V 消費電力：５W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP67 |
| TA10- | 200/300 | GE | 80 | 1c | P16 | 4-20mA | ZG8c |
| プローブ形状 | 材質 | 温度 | 計測範囲 | 圧力 | 出力 | 図番 | |
| 200/300：L字型 183：183㎜ 283：283㎜ | ステンレス E:1.4571, 1.4305 ：SUS316相当 | －10～ | 1c：0～1m/s 2c：0～20m/s 20c: 0～30m/s | 1.6MPa | 4-20mA 0-10V | ZG8c： ZG9c：
|
