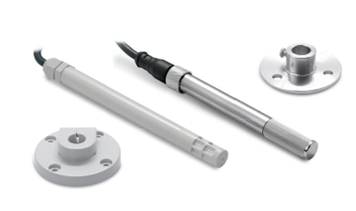

産業用温湿度センサ

THS17シリーズ
プローブ型温湿度センサ

温湿度をリアルタイムに測定
材質はプラスチックまたはSUS304から選択
MEMS半導体センサを仕様
アナログ出力またはRS485出力

HVACプロセスの監視/空調/クリーンルーム
工場/倉庫/食品産業/農業

■　主な仕様

計測範囲	温度：0～60℃　湿度：0～100%RH（結露なし）
計測精度	温度：±0.5℃（推奨範囲：10℃～50℃）湿度：±5％RH（25℃時）
出力信号	DC4～20mA, DC0～10V, RS485
信号接続	2線式, 3線式
起動時間	初期；<2min以下　安定時間　20min.
応答速度	t63 ≦ 10 secs.（15～45℃/33～75%RH）
サンプリング周期	約３sec.
温度依存性	Max. -0.15 %RH / ℃ ( 0～80 ℃)
保護等級	センサ：IP24　本体：IP65
電源	2線式：DC10～28V　3線式：DC19～28V
消費電流	2線式：Max. 45mA　3線式：Max. 6mA
電気接続	PVCケーブル0.32mm2×4C
電気保護	過電圧保護・極性保護：短絡保護
設置方法	フランジ（PVC/金属）
材質	本体：耐火プラスチック/SUS304 ケーブル：PVC
オプション	金属フィッティングネジ/金属フランジ
重量（ケーブル含む）	プラスチック製：105g　SUS製：146g

■　型式表
No.	製品番号	仕様
1	THS17J-AP11-YY00-2	4～20mA / DC10～28V（2線式） / 0～50℃ / 0～100%RH / プラスチックプローブ / 2mケーブル
2	THS17J-AP62-YY00-2	0～10V / DC19～28V（3線式） / 0～50℃ / 0～100%RH / プラスチックプローブ / 2mケーブル
3	THS17J-AP11-XXXX-2	RS-485 / DC19～28V（3線式） / 0～50℃ / 0～100%RH / プラスチックプローブ / 2mケーブル
4	THS17J-AMX2-XXXX-2	RS-485 / DC19～28V（3線式） / 0～50℃ / 0～100%RH / 金属プローブ / 2mケーブル

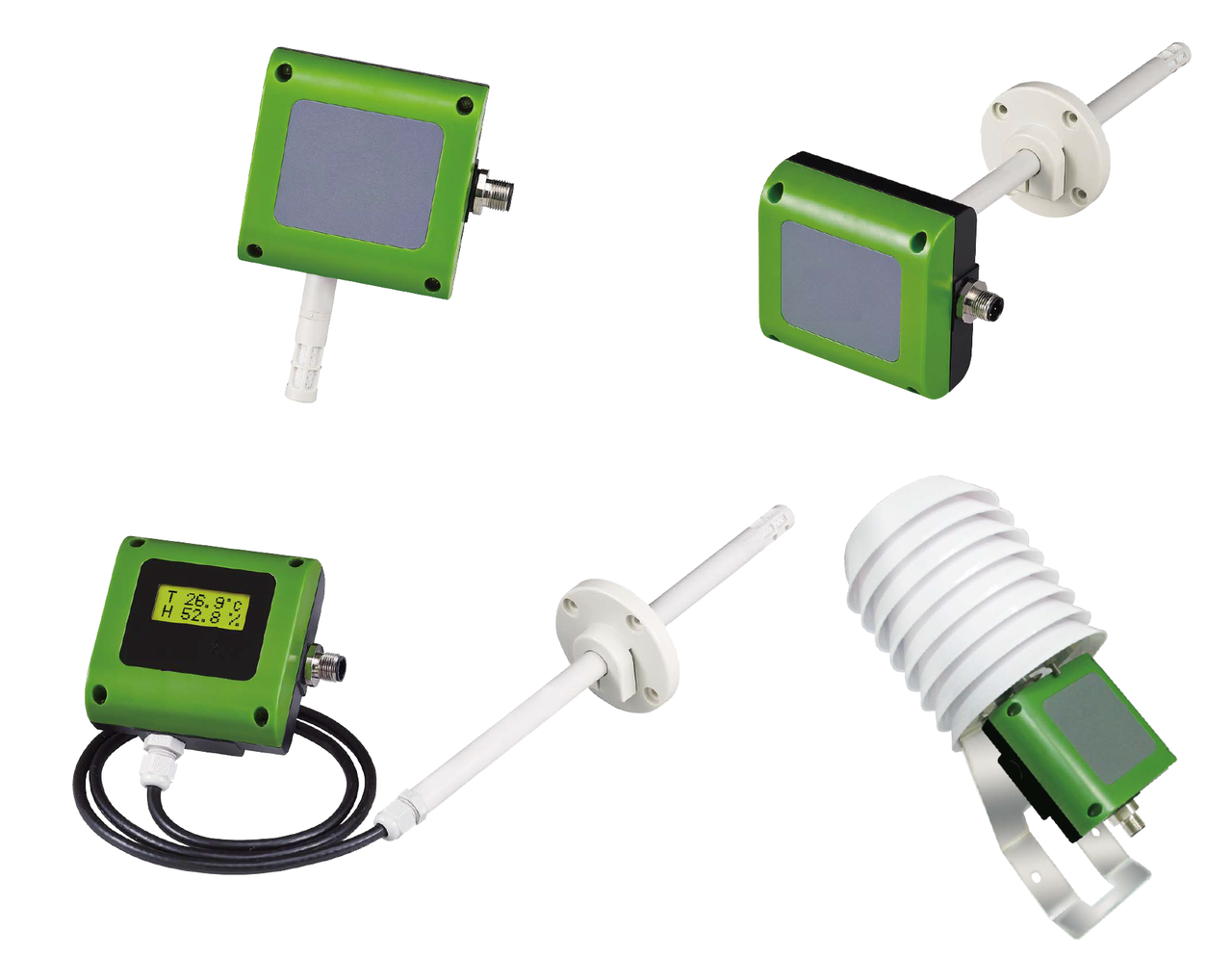

THS30Xシリーズ
温湿度センサ

優れた長期安定能力
費用対効果の高い正確な測定
卓越した長期パフォーマンス
電圧または電流出力、オプションのパッシブ温度出力

HVACプロセスの監視/空調/環境換気制御/環境監視

ビル用/工場/病院/保管室/ビルオートメーション環境の監視

■　主な仕様

計測範囲	温度：0～50℃（THS301)　-40～80℃（THS302/304/307)　湿度：0～100%RH
計測精度	温度：±0.２℃ + 0.005℃xtactual 湿度：±2％RH（25℃時）　温度依存性：(25℃時)0.05%RH / ℃
出力信号	DC4～20mA, DC0～10V,
起動時間	初期；<2min以下　安定時間　20min.
応答速度	t90 ≦ 20 secs.(標準フィルタ・焼結フィルタ使用時）
サンプリング周期	約３sec.
温度依存性	0.15 %RH / °C ( 0 ... 80 °C )
保護等級	センサ：IP68　コネクタ：IP65
電源	DC15～35VDC
消費電流	Max.80mA
設置方法	屋内型：壁面取付　　ダクト型：フランジ取付
電気保護	過電圧保護・極性保護：短絡保護
保護等級	筐体部：IP65　センサ部：IP20
材質	耐火プラスチック/SUS304
重量	THS130: 113g , THS140 : 135g

■　型式表示例
THS30	4-	T30	1	H00	1-	DNP	N
	型式	温度範囲	出力	温度範囲	出力	表示	オプション
	1: 屋内型 2: ダクト型 4: 分離型 7: 気象用	T30: 0～50℃ T38: 0～80℃ T40: 0～100℃ T13: -20～40℃ T14: -40～60℃ TYY:特注ﾚﾝｼﾞ	1: 4～20mA 6: 0～10V 7: 0～5V 8: 0～1V 9: RS485	H00: 0～100%RH D13: -20～+40℃dP D13: -40～+60℃dP	1: 4～20mA 6: 0～10V 7: 0～5V 8: 0～1V 9: RS485	DNP: LCD有標準ﾌｨﾙﾀｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ XN: 無 LCD無し標準ﾌｨﾙﾀｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ	2:2mｹｰﾌﾞﾙ 5:5mｹｰﾌﾞﾙ U:RS45+ｱﾅﾛｸﾞ

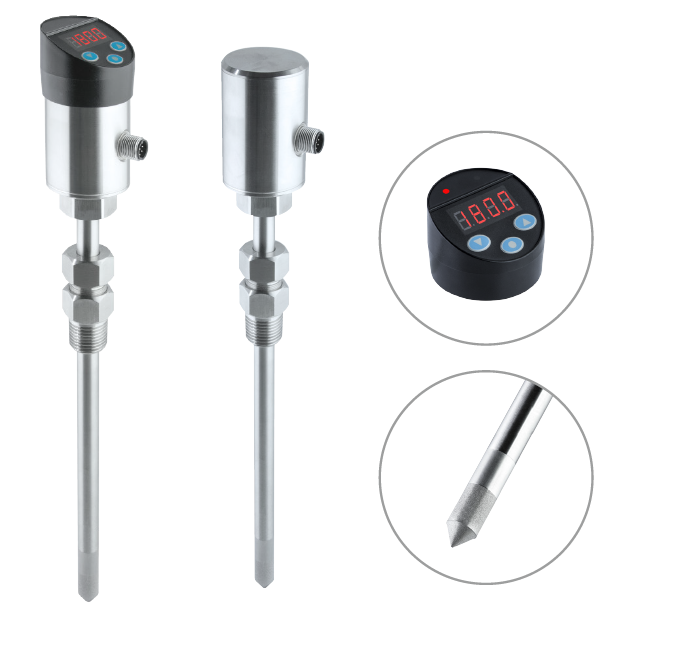

THM06シリーズ
産業用高精度温湿度変換機

IP67、SUS304製、耐圧16bar
330°回転、軽量で自由に設置
オプションでリアルタイム表示のディスプレイを使用可
計測対象温度は-40℃ ～ +180℃、オプションで最大200℃

出力：アナログ / RS-485

測定パラメータ：相対湿度、露点、霜点、室球温度、

　　　　　　　　蒸気圧、混合比、絶対湿度、比エンタルピー

半導体 / 電子機器 / 製鉄 / 化学 / 製薬 /バイオテクノロジー産業 /
たばこ産業 / 産業プロセス制御（乾燥または加湿） / 空調 / 高湿保管庫 / 食品産業

■　主な仕様

入力センサ種類	容量温度センサ＆Pt100
計測範囲	温度：-40℃ ～ +180℃　カスタムで最大+200℃（オプション）　湿度：0～100%RH
計測精度	温度：±0.15℃ + 0.002℃xtactual 湿度（0～90%）：非線形誤差±1.2％RH　　　　　　　　　ヒステリシス誤差±0.8％RH 　　　　　　　　繰り返し誤差±0.4％RH 湿度（90～100％）：±2％
出力信号	DC4～20mA, DC0～10V, RS-485
応答速度	t90 ≦ 20 sec.（SSメッシュ付きメタルグリッドフィルタ）　　　30 sec.（焼結フィルタ）
負荷抵抗	電流出力：≦500 Ω 電圧出力：≧100 kΩ
電圧	DC24 V±10 %
電流消費	DC24 V：60 mA
電気接続	M12メタルコネクタ
計測対象	大気、またはステンレスが接触可能な気体
使用温度	-20～+60 ℃（筐体）：-40～+180 ℃（プローブ）
使用湿度	0～90 ％RH（筐体、結露なし）
プローブ耐圧	16 bar
保管温度	-20～+60 ℃
固定方法	メタルコネクタ
保護等級	IP67
電気保護	過電圧保護・極性保護：短絡保護
材質	SUS304
重量	金属：318 g（配線を除く）

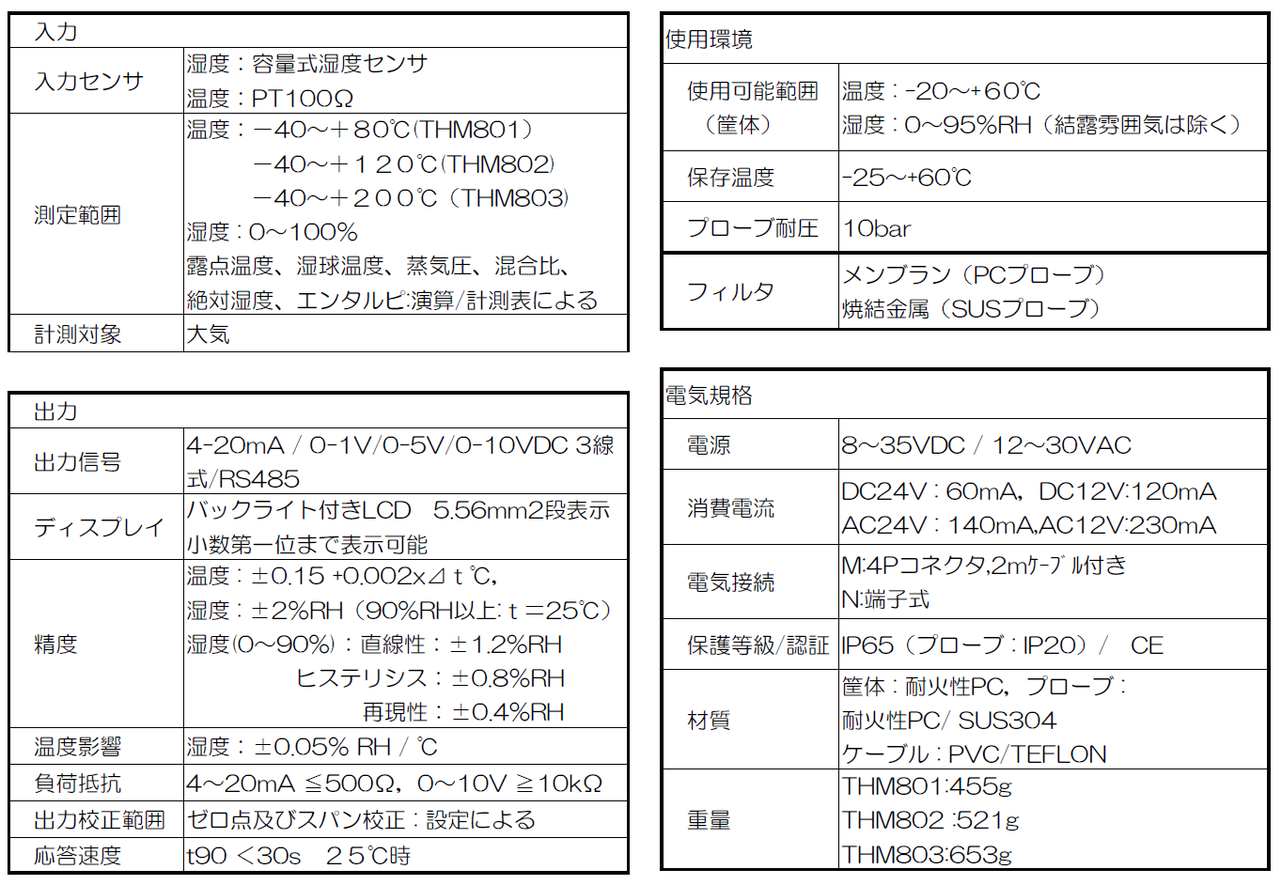

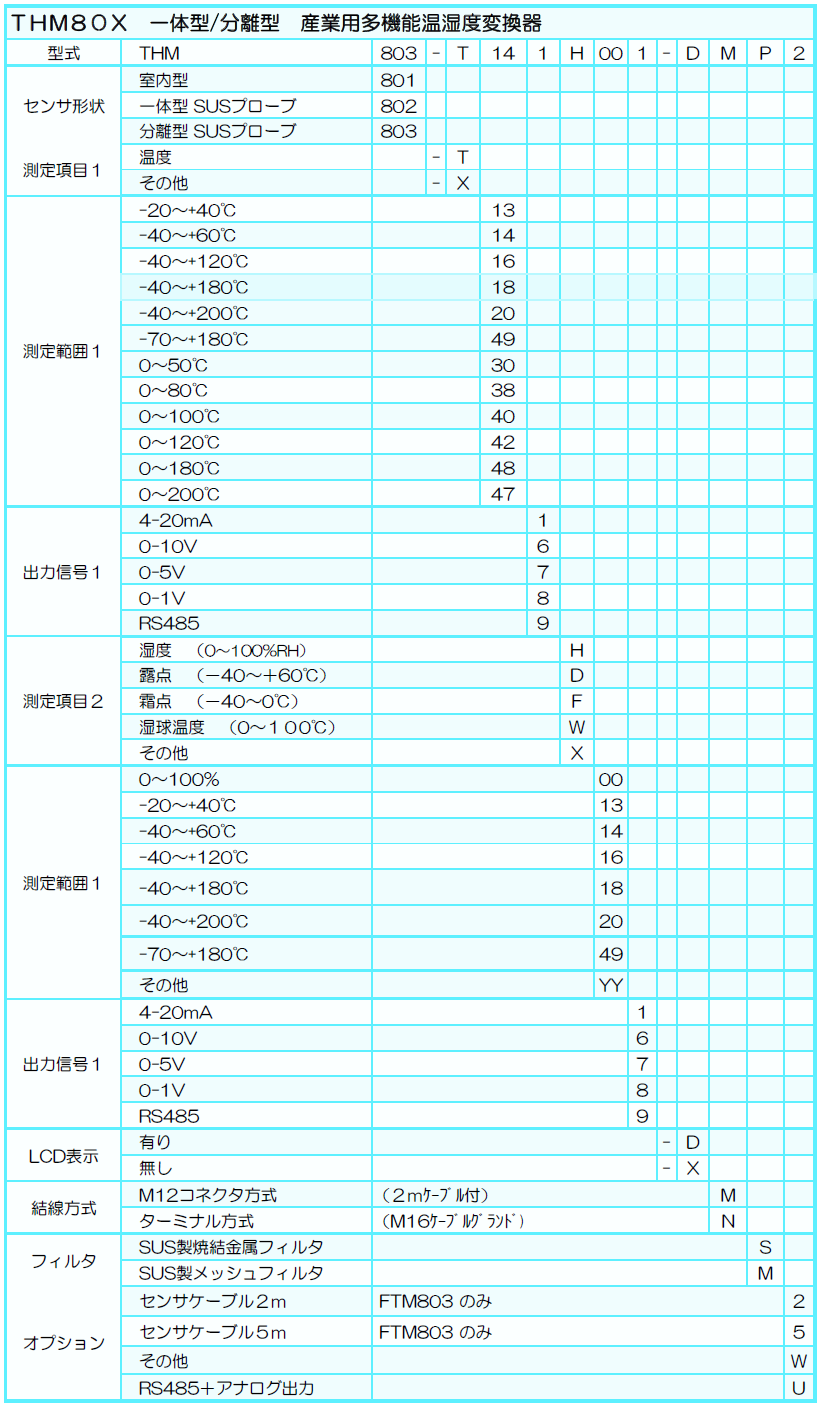

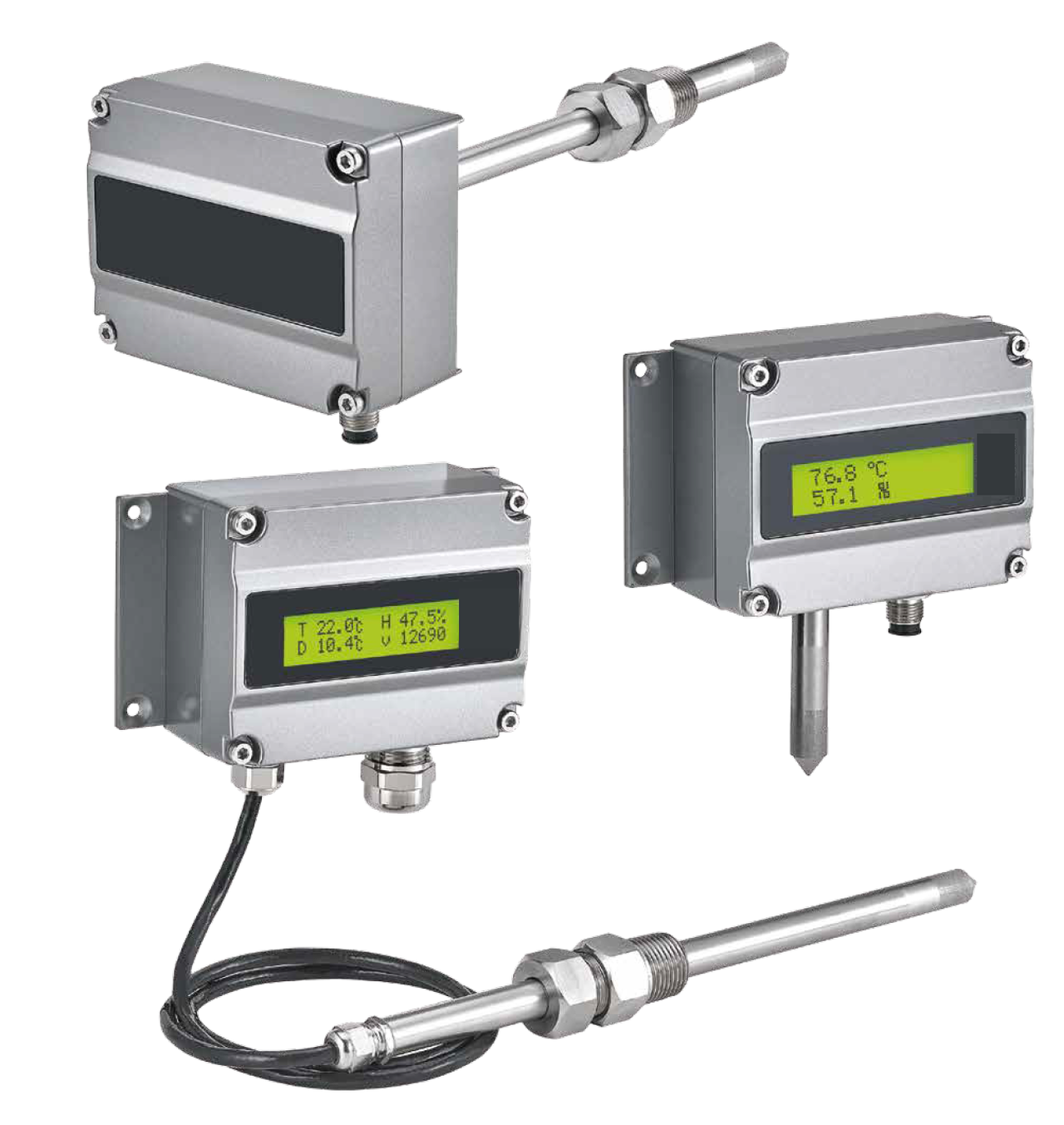

THS80Xシリーズ
温湿度センサ

IP65保護等級、頑丈なアルミニウムケース、フィット多様な過酷な環境温度補償が可能コンピューターによる温度と湿度の線形調整、アナログ出力またはオプションRS-485高精度の温度を測定します。＆湿度、迅速な反応、一時的な結露の後、センサーはうまく機能します。高湿度環境で長期間安定プロセス温度：最大200℃、S.S。プローブ耐圧：10 bar、金属コネクタ：繰り返し設置多機能物理量の切り替え：[％RH]、[℃]、[mbar]、[g / kg]、[g / m3]、[kj / kg]校正物理量、測定範囲、アナログ出力、ステーションなど無料のキャリブレーションソフトウェア：データロガー/レコード65535データ/チャート

費用対効果の高い正確な測定
卓越した長期パフォーマンス
電圧または電流出力、オプションのパッシブ温度出力

産業プロセス監視/空調/環境換気制御建物/工場/病院/クリーンルーム/研究所/環境測候所モニタリング保管室/環境室/温室/キノコ農場半導体/エレクトロニクス/紙/印刷/繊維/鉄鋼業/食品/化学/製薬/バイオテクノロジー産業
